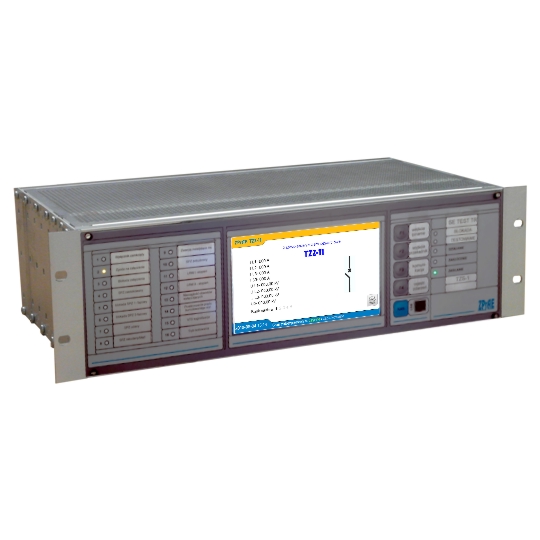

TZZ-11 - zabezpieczenie ziemnozwarciowe/sterownik polowy

Terminal TZX-11 skonfigurowany do wersji TZZ-11 jest cyfrowym zabezpieczeniem pełniącym funkcję zabezpieczenia ziemnozwarciowego i może być stosowany w:

polu linii NN,
polu linii WN,
polu linii blokowej,
polu auto/transformatora,
polu łącznika szyn NN,
polu łącznika szyn WN,
polu zasilania potrzeb własnych elektrowni.

Zabezpieczenie TZZ-11 realizuje następujące funkcje automatyki zabezpieczeniowej:

zabezpieczenie zerowo-prądowe kierunkowe, dwustopniowe (67N) wyposażone w funkcje:
- współpracy z łączem (85-67N),
- słabego zasilania (67NWI),
funkcja nadzoru obwodów napięciowych (VTS),
funkcja nadzoru obwodów prądowych (CTS),
zabezpieczenie nadnapięciowe zerowe (59N),
zabezpieczenie ziemnozwarciowe zerowo-prądowe (50NTD)
zabezpieczenie nadprądowe (50TD),
blokowanie zabezpieczeń od składowych harmonicznych,
rejestrator zakłóceń (DFR).
