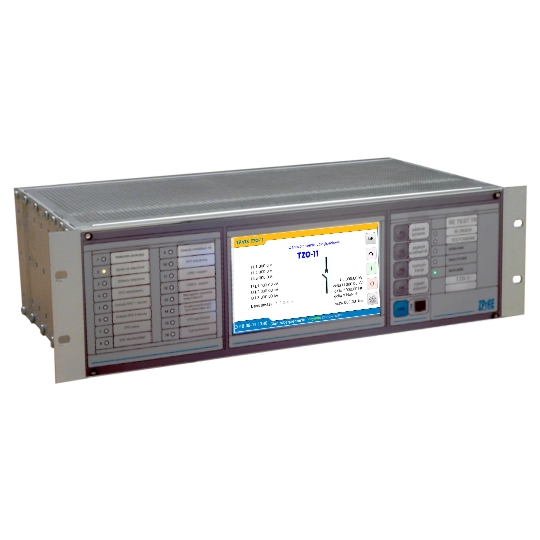

TZO-11 - zabezpieczenie odległościowe linii

Terminal TZX-11 skonfigurowany do wersji TZO-11 jest cyfrowym zabezpieczeniem pełniącym funkcję zabezpieczenia odległościowego i może być stosowany w:

polu linii przesyłowej NN,
polu linii WN,
polach auto/transformatora,
polu linii blokowej,
polu łącznika szyn NN,
polu łącznika szyn WN,
polu linii rozdzielni 3/2W.

Zabezpieczenie TZO-11 realizuje następujące funkcje automatyki zabezpieczeniowej:

odległościową (21P, 21N) wyposażoną w dodatkowe funkcje:
- współpracę z łączem (85-21) oraz (85-67N),
- funkcja słabego zasilania (27WI),
- działanie bezzwłoczne przy załączeniu na zwarcie (SOTF).
lokalizator miejsca zwarcia (FL),
wykrywanie kołysań mocy (68),
zabezpieczenie zerowo-prądowe kierunkowe, dwustopniowe (67N),
funkcja nadzoru obwodów napięciowych (VTS),
funkcja nadzoru obwodów prądowych (CTS),
kontrola przerwania przewodu w linii (46BC),
zabezpieczenie nadnapięciowe zerowe (59N),
zabezpieczenie podnapięciowe (27),
zabezpieczenie nadprądowe (50TD),
funkcja kontroli synchronizmu (25) - tylko dla rozdzielni systemowej,
automatyka samoczynnego ponownego załączenia - SPZ (79) - tylko dla rozdzielni systemowej,
rejestrator zakłóceń (DFR).
